吸收塔吊裝設計及密封辦法



 本文詳細闡述了吸收塔吊裝的設計要點與密封辦法。在吊裝設計方面，涵蓋了吊裝方案的規劃、吊具及設備的選擇、吊裝受力分析等內容；在密封辦法上，則包括密封材料的選擇、密封結構的設計以及密封施工的注意事項。通過科學合理的吊裝設計與有效的密封措施，確保吸收塔的安裝質量與安全運行，延長其使用壽命并保障相關工藝流程的正常進行。



 一、引言

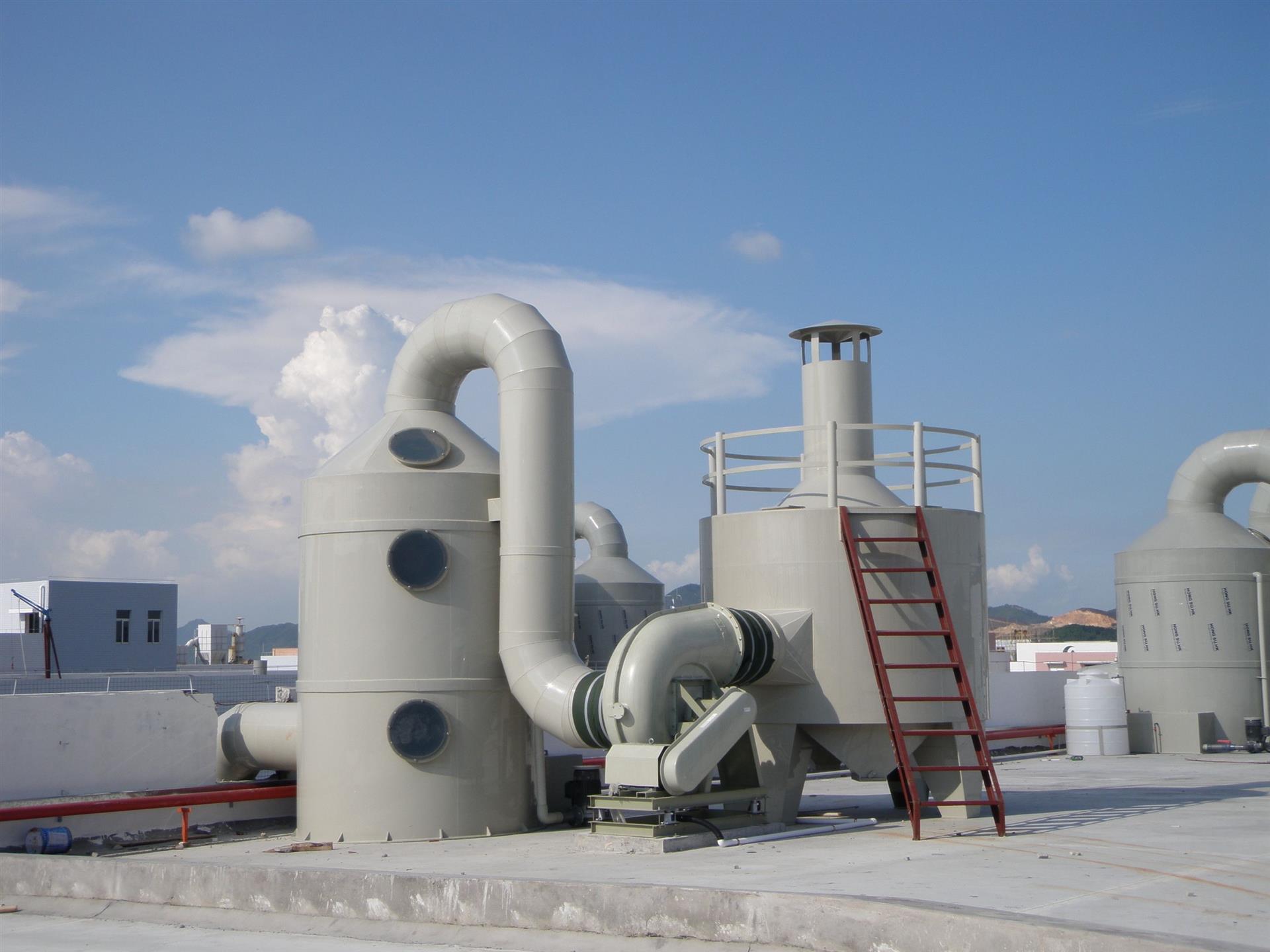

吸收塔在化工、環保等眾多***域中起著關鍵作用，它用于處理廢氣、廢水等介質，通過吸收劑與被吸收物質的接觸實現物質的分離與凈化。吸收塔的安裝過程中，吊裝設計與密封環節至關重要，直接影響到吸收塔的性能與使用壽命。若吊裝設計不合理，可能導致吸收塔在吊裝過程中發生變形、損壞甚至安全事故；而密封不***則會使塔內介質泄漏，不僅影響吸收效果，還可能對環境和人員安全造成威脅。因此，深入研究吸收塔的吊裝設計及密封辦法具有重要的現實意義。



 二、吸收塔吊裝設計



 （一）吊裝方案規劃

1. 現場勘查

在進行吸收塔吊裝設計前，必須對安裝現場進行詳細的勘查。了解現場的空間布局，包括周邊建筑物、道路、架空線路等情況，確定吊裝作業區域的可用空間范圍。測量場地的平整度與承載能力，對于承載能力不足的區域，需提前進行地基處理，如鋪設鋼板或澆筑混凝土基礎等，以確保吊裝設備能夠穩定停放與作業。同時，勘查現場的風向、風速等氣象條件，盡量選擇在風力較小且穩定的季節或時間段進行吊裝作業，減少風力對吊裝安全的影響。

2. 確定吊裝方式

根據吸收塔的尺寸、重量以及現場條件，選擇合適的吊裝方式。常見的吊裝方式有單機吊裝、雙機抬吊、多機抬吊等。對于小型吸收塔，單機吊裝可能即可滿足要求，如使用汽車起重機或履帶起重機直接將吸收塔吊起就位。而對于***型吸收塔，由于其重量***、高度高，往往需要采用雙機抬吊或多機抬吊的方式。例如，當吸收塔高度較高且重量超出單機吊裝能力時，可選用兩臺***型起重機協同作業，通過合理分配吊點，使各起重機承受的荷載在其額定吊裝能力范圍內，同時保證吸收塔在吊裝過程中的平衡與穩定。

3. 規劃吊裝路線

規劃吸收塔從存放地點到安裝基礎的吊裝路線，確保路線暢通無阻。清理路線上的障礙物，如雜物、設備等，并考慮地面的承載能力是否能夠滿足運輸車輛和吊裝設備行駛的要求。對于轉彎半徑較小的路段，需提前進行拓寬或修整，以保證吊裝設備能夠順利通過。在規劃路線時，還要考慮到與周邊設施的安全距離，避免在吊裝過程中碰撞到其他設備或建筑物。



 （二）吊具及設備選擇

1. 吊具選型

根據吸收塔的形狀、重量和吊點位置等因素，選擇合適的吊具。對于圓柱形吸收塔，通常可采用鋼絲繩吊具，鋼絲繩的直徑和強度需根據吸收塔的重量計算確定，確保其在吊裝過程中不會斷裂。在吊具與吸收塔接觸的部位，應設置防護墊，以防止吊具損壞吸收塔的表面防腐層或其他結構。若吸收塔上有***殊的吊耳或吊環，需檢查其強度和可靠性，確保能夠承受吊裝荷載。對于***型或重型吸收塔，可能還需要使用平衡梁等吊具輔助裝置，以保持吸收塔在吊裝過程中的水平狀態，防止傾斜或翻轉。

2. 起重機選擇

依據吸收塔的重量、吊裝高度以及吊裝半徑等參數，選擇合適型號和起重能力的起重機。汽車起重機具有機動性強、轉移方便等***點，適用于施工現場場地較為開闊且道路條件較***的情況；履帶起重機則在吊重***、對場地適應性強等方面表現出色，適合在地基承載能力較弱或空間有限的場地作業。在選擇起重機時，要考慮其***起重量、***起升高度、工作半徑等參數，并留有一定的安全余量。例如，若吸收塔重量為 100 噸，考慮到吊裝過程中的動載系數、不均衡系數以及起重機的額定起重量修正系數等因素，應選擇額定起重量至少為 120 - 150 噸的起重機，以確保吊裝安全。同時，要檢查起重機的機械性能、制動系統、安全裝置等是否完***可靠，定期進行維護和保養。



 （三）吊裝受力分析

1. 確定吊點位置

吊點位置的確定直接影響吸收塔在吊裝過程中的受力情況。一般來說，對于均勻材質、規則形狀的吸收塔，吊點應對稱分布在吸收塔的重心兩側，且吊點間距應根據吸收塔的長度和重量進行計算確定。例如，對于一根長度為 L、重量為 W 的圓柱形吸收塔，若采用兩點吊裝，吊點距重心的距離 a 可按照公式 a = (L×√(W/(2×F)))/2 計算（其中 F 為單個吊點的允許受力值），通過合理計算吊點位置，可使吸收塔在吊裝過程中受力均勻，減少因局部受力過***而導致的變形或損壞。

2. 計算吊裝荷載

在確定吊點位置后，需計算吊裝過程中的荷載。吊裝荷載包括吸收塔的自重、吊具重量以及吊裝時產生的動載系數和不均衡系數的影響。動載系數一般取 1.1 - 1.3，用于考慮吊裝過程中因起重機起升、平移等動作引起的慣性力；不均衡系數取 1.2 - 1.4，用于考慮因吊點位置偏差、起重機性能差異等因素導致的各吊點受力不均衡情況。例如，若吸收塔自重為 100 噸，吊具重量為 5 噸，動載系數取 1.2，不均衡系數取 1.3，則吊裝荷載 F = (100 + 5)×1.2×1.3 = 163.8 噸。根據計算得到的吊裝荷載，選擇合適的吊具和起重機，并校驗其安全性。

3. 校核結構強度

在吊裝過程中，吸收塔自身結構以及吊具、起重機等設備都會受到荷載的作用，因此需要對這些結構的強度進行校核。對于吸收塔，檢查其筒體、封頭、加強圈等部位的強度是否能夠承受吊裝荷載引起的應力。通過有限元分析等方法，模擬吊裝過程中吸收塔的受力情況，計算其***應力值，并與材料的許用應力進行比較，確保吸收塔在吊裝過程中不會發生強度破壞。對于吊具，如鋼絲繩、吊鉤、平衡梁等，根據其承受的荷載，按照相關的機械設計規范計算其安全系數，保證吊具在吊裝過程中具有足夠的強度儲備。同樣，對起重機的起重臂、回轉機構、卷?yè)P(yáng)機構等關鍵部件進行強度校核，確保起重機在額定荷載下能夠安全可靠地工作。

 三、吸收塔密封辦法



 （一）密封材料選擇

1. 根據介質***性選擇

吸收塔內處理的介質種類繁多，不同的介質對密封材料的要求也不同。例如，對于酸性氣體介質，如硫酸、鹽酸等，應選擇耐酸性強的密封材料，如氟橡膠、聚四氟乙烯等；對于堿性介質，可選用丁腈橡膠等耐堿性較***的材料。若介質為有機溶劑，則需要選擇對有機溶劑具有******耐受性的密封材料，如硅橡膠等。同時，要考慮介質的溫度范圍，有些密封材料在高溫或低溫環境下性能會下降，因此需根據吸收塔內介質的實際溫度選擇合適的密封材料。例如，在高溫環境下，可選用耐高溫的石墨填料或金屬纏繞墊片等；在低溫環境下，則需選擇具有******低溫彈性的橡膠類密封材料。

2. 考慮壓力因素

吸收塔內的工作壓力也是選擇密封材料的重要因素。在高壓環境下，密封材料需要具有較高的強度和抗壓縮性，以防止被介質壓力壓潰或變形過***導致泄漏。例如，對于高壓吸收塔，可采用金屬墊片與透鏡墊組合的密封形式，金屬墊片提供高強度的支撐，透鏡墊則利用其******的彈性和密封性實現密封。在中低壓環境下，可選擇橡膠墊片、聚四氟乙烯墊片等具有一定彈性和密封性能的材料。此外，還要考慮壓力波動對密封材料的影響，選擇具有較***回彈性和自適應性的密封材料，能夠在壓力變化時始終保持******的密封效果。



 （二）密封結構設計

1. 法蘭密封結構

法蘭連接是吸收塔常用的連接方式之一，其密封結構設計至關重要。在法蘭密封設計中，***先要選擇合適的法蘭類型，如板式平焊法蘭、帶頸對焊法蘭等。對于***型吸收塔或高壓工況，帶頸對焊法蘭因其具有較高的強度和較***的密封性能而被廣泛應用。法蘭密封面的形式也有多種，如平面密封面、凹凸密封面、榫槽密封面等。平面密封面結構簡單，適用于中低壓工況；凹凸密封面和榫槽密封面則能提供更***的密封效果，適用于高壓或?qū)γ芊庖筝^高的場合。在法蘭與密封墊片之間，應保證******的貼合度，通過擰緊螺栓使墊片產生適當?shù)念A(yù)緊力，從而實現密封。螺栓的數量、規格和分布需根據法蘭尺寸和壓力等級進行合理設計，確保在擰緊螺栓時能夠均勻地施加預緊力，避免因局部受力不均導致泄漏。

2. 焊接密封結構

對于一些無法采用法蘭連接的部位，如吸收塔的筒體縱縫、環縫以及接管與筒體的連接處等，通常采用焊接方式進行密封。焊接密封結構的關鍵在于保證焊接質量，確保焊縫的連續性和致密性。在選擇焊接工藝時，要根據吸收塔的材質、厚度以及焊接位置等因素綜合考慮。例如，對于不銹鋼吸收塔，可采用氬弧焊打底，手工電弧焊填充蓋面的焊接工藝；對于厚壁吸收塔，可能需要采用埋弧自動焊等高效的焊接方法。在焊接過程中，要嚴格控制焊接參數，如焊接電流、電壓、焊接速度等，防止出現焊接缺陷，如氣孔、夾渣、裂紋等。焊接完成后，還需對焊縫進行無損檢測，如射線檢測、超聲波檢測等，確保焊縫質量符合要求，達到******的密封效果。



 （三）密封施工注意事項

1. 施工環境控制

密封施工應在清潔、干燥的環境中進行。在施工前，要對吸收塔的密封部位以及周圍的環境進行清理，去除灰塵、油污、水分等雜質，防止這些雜質進入密封部位影響密封效果。對于在戶外進行的密封施工，若遇到雨天或潮濕天氣，應采取相應的防護措施，如搭建防雨棚、使用除濕設備等，確保施工環境的濕度符合密封材料的要求。同時，要避免施工環境溫度過高或過低，以免影響密封材料的性能和施工質量。

2. 施工工藝規范

在密封施工過程中，要嚴格按照施工工藝規范進行操作。對于法蘭密封，在安裝密封墊片時，應確保墊片的位置正確、平整，不得有扭曲、褶皺等現象。擰緊螺栓時，要采用對角線順序逐步擰緊，使螺栓預緊力均勻分布，避免一次性擰緊導致局部應力過***而損壞墊片或法蘭。對于焊接密封部位，焊接前要對坡口進行打磨清理，去除氧化皮、毛刺等雜物，保證坡口的平整度和光潔度。焊接過程中，要控制***焊接層次和焊接速度，每層焊接完成后要進行清理和檢查，確保無焊接缺陷后再進行下一層焊接。焊接完成后，要對焊縫進行修磨處理，使其與母材過渡平滑，便于后續的防腐和外觀檢查。

3. 質量檢測與驗收

密封施工完成后，必須進行嚴格的質量檢測與驗收。對于法蘭密封部位，可采用泄漏檢測方法，如肥皂水涂抹法、氦質譜檢漏法等，檢查是否有泄漏點。若發現泄漏，應及時松開螺栓，調整墊片位置或更換墊片后重新擰緊螺栓，直至無泄漏為止。對于焊接密封部位，除了進行外觀檢查外，還需依據之前的無損檢測結果進行綜合評估，確保焊縫質量合格。只有通過質量檢測與驗收的密封部位，才能投入正常使用，以保證吸收塔在運行過程中的密封性和安全性。



 四、結論

吸收塔的吊裝設計與密封辦法是吸收塔安裝工程中的關鍵環節。通過科學合理的吊裝設計，能夠確保吸收塔安全、準確地安裝就位，避免在吊裝過程中發生損壞或安全事故。而有效的密封辦法則能夠保證吸收塔在運行過程中保持******的氣密性或液密性，防止介質泄漏，提高吸收塔的工作效率和使用壽命。在實際工程中，應根據吸收塔的具體情況進行詳細的吊裝設計與密封方案制定，并嚴格按照設計方案和施工規范進行操作，加強質量控制與檢測驗收，從而保障吸收塔的安裝質量與安全運行，為相關工藝流程的穩定運行提供有力支持。
